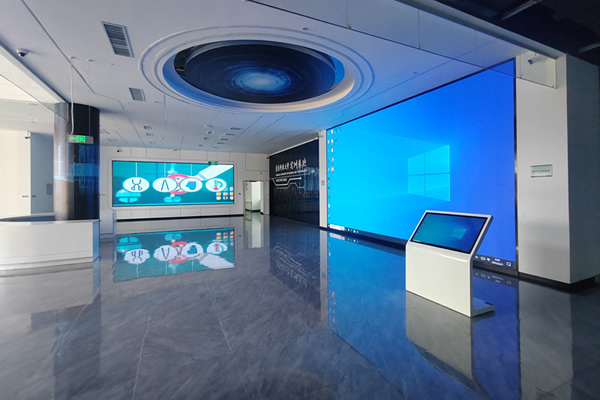

近年來，LED顯示屏的市場量越來越大，主要體現在它的顯示技術的不斷提高，視覺體驗效果越來越好，在一些室內顯示場合中甚至取代了液晶拼接屏，這一切離不開COB封裝技術。

目前，LED顯示屏的封裝技術主要有兩種，分別是SM封裝和COB封裝。其中， SMD封裝是將LED芯片封裝在一個塑料外殼中，然后通過貼片機將其貼在印刷電路板上，形成一個單獨的像素點。SMD封裝的優點是制作工藝成熟，產品性能穩定，生產成本較低。不過， SMD封裝也是存在一定的缺點，如易受外力損傷，散熱不良，光衰存在，畫面粗糙等問題。

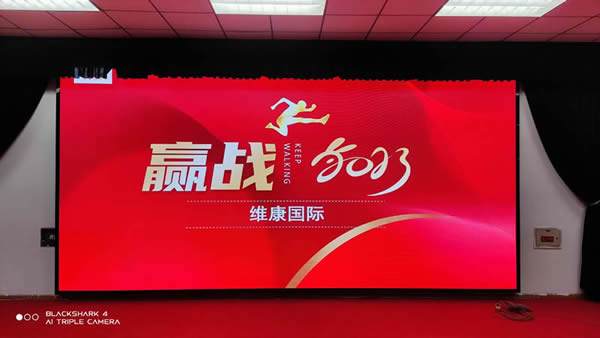

COB封裝將發光二極管芯片通過固晶封裝在PCB板上，無需經過回流焊貼燈，表面使用透鏡封裝，有效保護發光二極管芯片，防護能力增強。該技術有效提升了 LED顯示屏可靠性、發光光色，防護性能等。具體來說，COB封裝LED顯示屏的優勢主要體現在：

1.間距更小

由于沒有物理隔閡和外殼占用空間，COB封裝LED顯示屏可以實現更小的像素間距和更高的像素密度，從而提高了顯示屏的分辨率和清晰度。

2.穩定性高

COB封裝LED顯示屏無需經過回流焊貼燈，避免了焊機內高溫焊接時造成的燈珠支架和環氧樹脂間出現縫隙的問題，產品出廠后不易出現死燈現象。表面使用透鏡封裝，有效保護發光二極管芯片，防護能力增強。

3.散熱性好

COB封裝技術是把芯片封裝在PCB板上，直接通過整個PCB板的面積進行散熱，熱量容易散發，延長了顯示屏壽命。

4.抗壓防撞

COB封裝技術是將發光二極管芯片通過固晶封裝在PCB板上，表面使用透鏡封裝，光滑平整，更耐撞耐磨。

5.防潮防塵防靜電

COB封裝LED顯示屏采用面板封裝技術，沒有燈腳裸露問題，具有防潮、防塵、防靜電等功能。

6.面光源緩解顆粒感

COB封裝技術形成面光源，出光柔和，有效緩解顆粒感，減少了屏幕長時間觀看時產生的眩目和刺痛感。

7.抗摩爾紋處理

COB封裝LED顯示屏采用平面封裝，表面進行了特殊處理，有效減輕摩爾紋的產生。

8.抗噪點透鏡技術

COB封裝LED顯示屏挑選極小波長差異的芯片，并采用獨特的光學透鏡技術，使像素點之間的亮度、色彩差異變得肉眼無法察覺，完全無畫面噪點，顏色更飽和、純正。

由此可見，COB封裝LED顯示屏相比SMD技術還是存在很大的優勢的。不過，COB封裝LED顯示屏也存在著劣勢的，如下：

生產成本較高：由于cob封裝工藝較為復雜，設備資金投入大，所以COB封裝LED顯示屏的成本會比SMD封裝的高。

維修難度提高：由于COB封裝LED顯示屏是將器件完全密封在印刷電路板上，如果出現故障，維修的難度與成本將會提高，需要更換整個模塊或箱體，增加了維修成本和難度。

相對而言，COB封裝LED顯示屏無論是顯示效果上，還是性能技術都得到了很大的提升，隨著工藝的不斷精益與成熟，以及成本的逐漸下降，未來幾年必然會普及室內大屏幕顯示領域。
